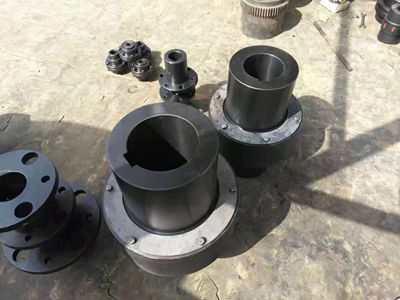

弹性柱销齿式联轴器的特点及组装

目前，我国的部分弹性柱销齿式联轴器可以代替齿式联轴器的使用，其主要特点是：1、与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。

2、维修方便，寿命较长，拆下档板即可更换尼龙柱销。

3、尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。

4、传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可代替部分的齿式联轴器。

弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接。那我们将每个单个部件加工好了之后，就要进行组装了，其组装步骤主要如以下几点：
（1）首先我们将加工好的外环套在半联轴器上并合适的挡板装在半联轴器的凸缘上，在用螺丝将外环和半联轴器固定好。

（2）在将加工好的尼龙棒填进外环与半联轴器之间的孔中。

（3）然后将另外一个半联轴器装在外环里。

（4）将另外的尼龙棒装入外环与这个半联轴器的孔中。

（5）zui后用螺丝将另一个挡板与联轴器外环固定好。

以上5点就是弹性柱销齿式联轴器的全部组装过程。
